Vossenjacht Apparatuur
Overzicht van vossejacht apparatuur zoals CB radio's, externe S-meters, DFU systemen en signaalgevers.
CB Radio
In principe kan elk CB toestel dat beschikt over een S-meter gebruikt worden voor vossejacht. De S-meter geeft de sterkte van het ontvangen signaal weer en helpt zo om de richting van de zender te bepalen.
Toch gaat de voorkeur van veel ervaren rijders uit naar oudere CB toestellen met een Cybernet PCB. Deze toestellen staan bekend om hun zeer goede ontvanger en stabiele signaalweergave, wat bij het peilen een voordeel kan zijn.
Een aansluiting voor een externe S-meter is een grote meerwaarde. Bij veel toestellen kan deze aansluiting achteraf nog geplaatst worden door iemand met kennis van elektronica of door een gespecialiseerde technicus.

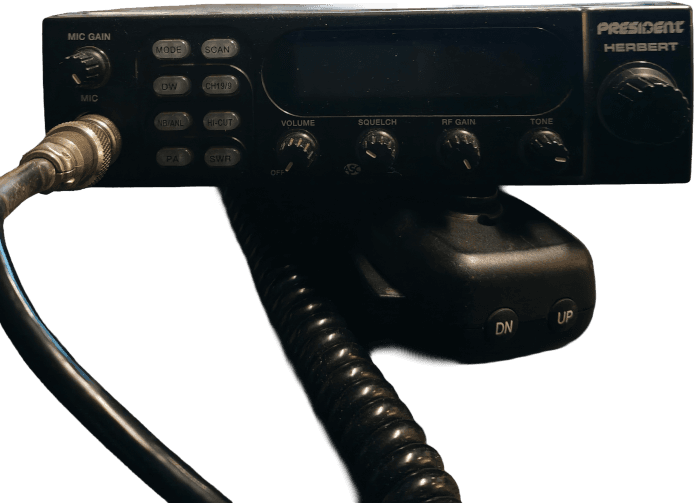

President Herbert : CB radio met externe S-meter aansluitingExterne S-Meter
Om het signaal nauwkeuriger te kunnen meten gebruiken veel vossejagers een externe S-meter. Deze meters hebben vaak een grotere schaalverdeling waardoor kleine verschillen in signaalsterkte beter zichtbaar zijn.
Zowel analoge als digitale meters worden gebruikt. Een klassiek voorbeeld van een analoge meter is de EuroCB MD-4. Ook bestaan er digitale varianten zoals de Maas digitale S-meter.
Toch rijden veel jagers met een zelfbouw S-meter gebaseerd op de CA3161 en CA3162 geïntegreerde schakelingen. Hiermee kan een zeer snelle en nauwkeurige digitale uitlezing gemaakt worden.
Tegenwoordig worden ook projecten gebouwd op basis van een Arduino die het signaal meten en op een display weergeven.

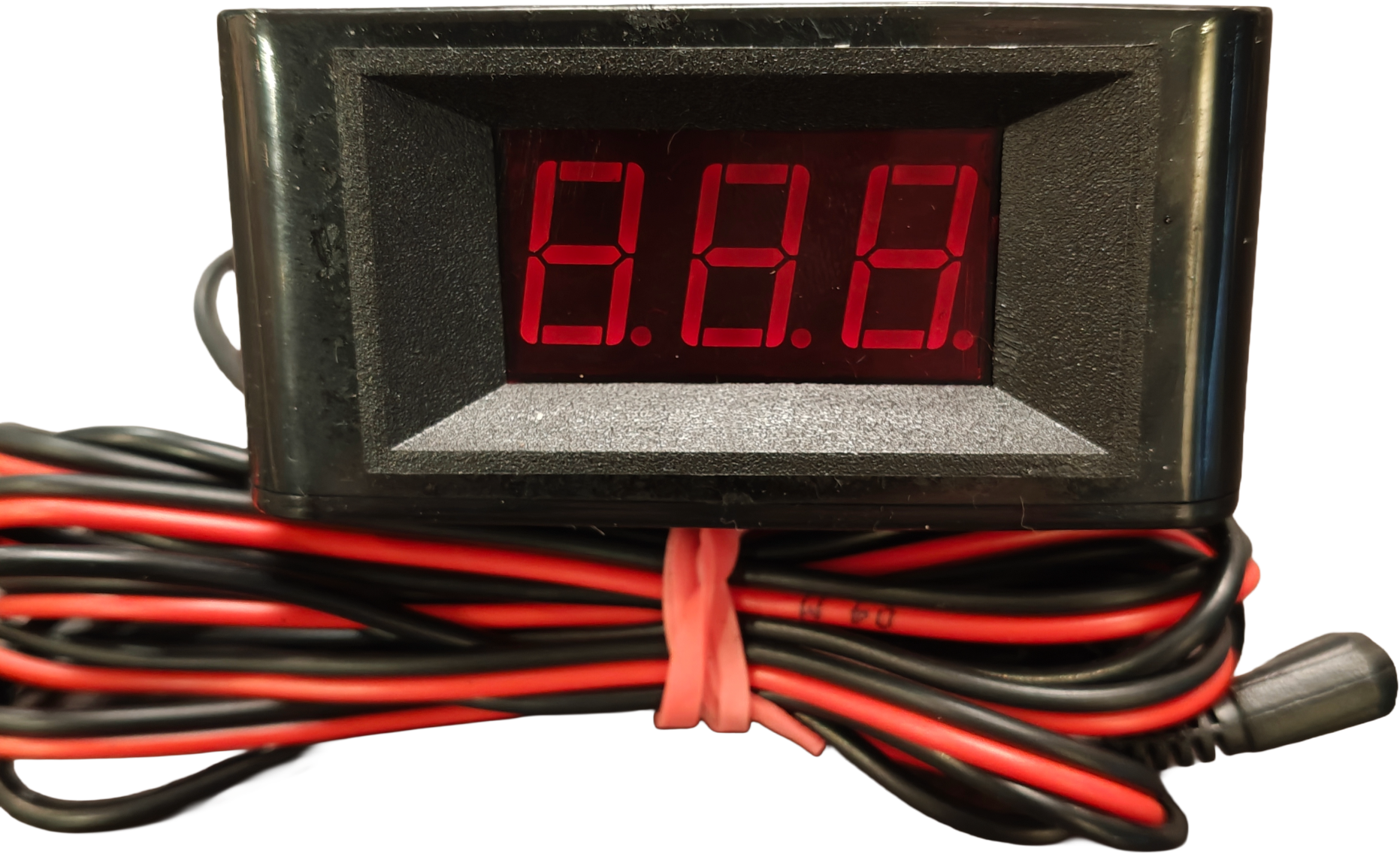

Zelfbouw S-meter gebaseerd op Attiny85

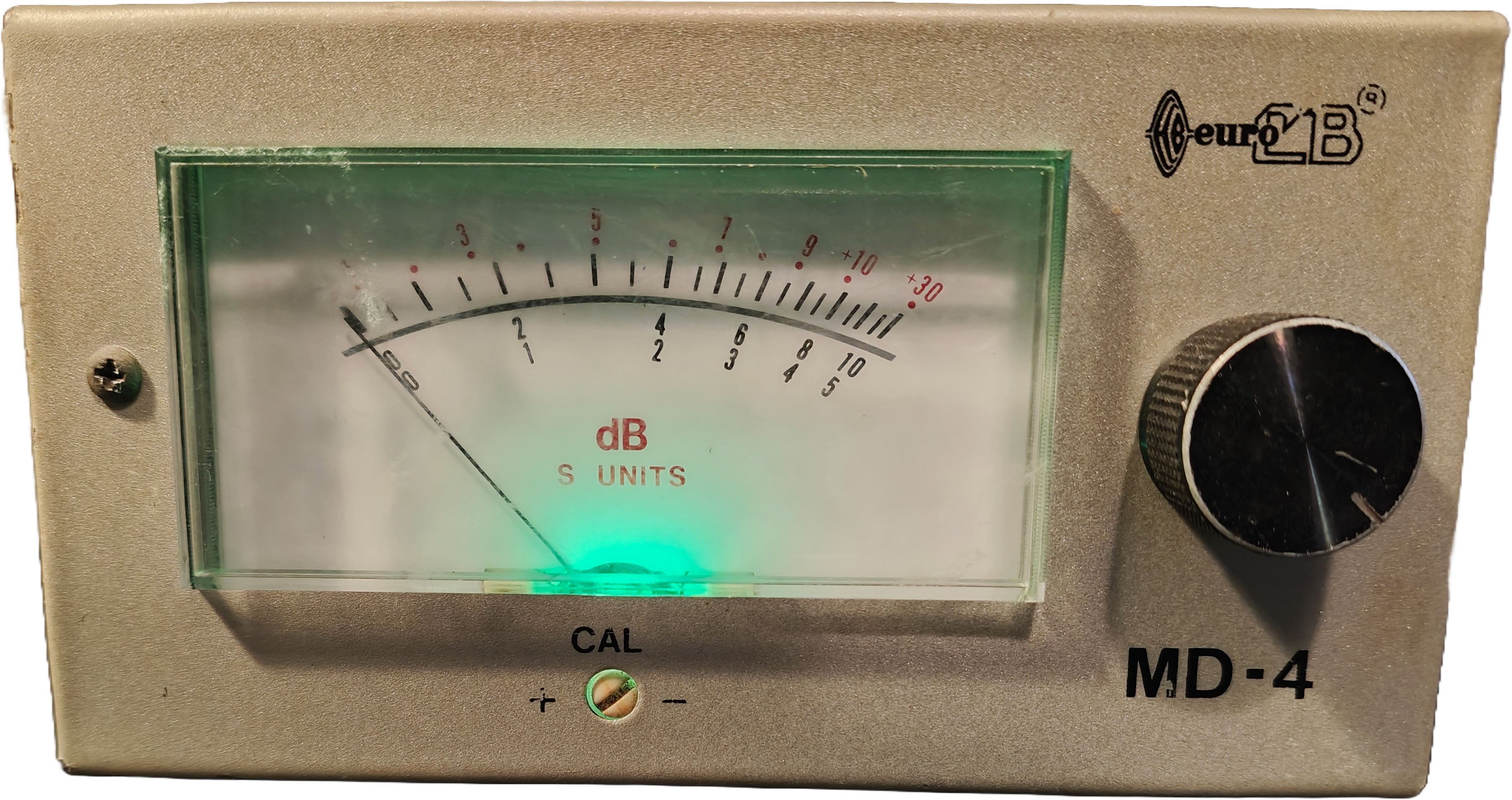

EuroCB MD-4 S-meterDFU Systeem
Naast het meten van signaalsterkte wordt bij sommige vossejachten ook gebruik gemaakt van een DFU systeem (Direction Finding Unit).
Een bekend systeem is de AKE Funkpeiler REX. Dit systeem gebruikt twee antennes en elektronica om automatisch de richting van het radiosignaal te bepalen.
Binnen de vossejachtwereld zijn er ook zelfbouwsystemen ontwikkeld zoals de Duopeiler 6 van dl4lbd. Dit systeem combineert signaalvergelijking tussen twee antennes om een duidelijke richtingindicatie te geven.

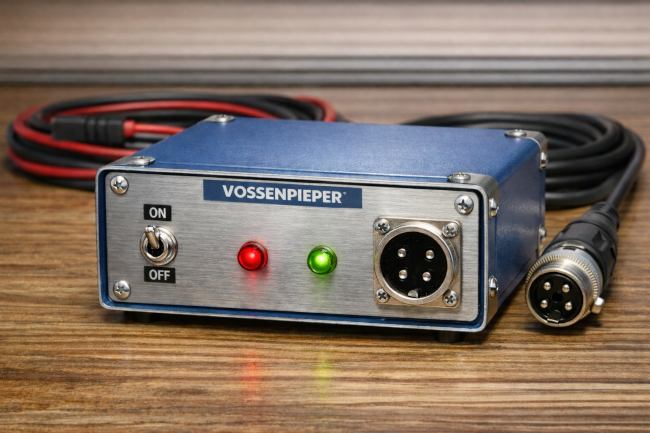

Signaalgever (de Vos)
De vos gebruikt een speciale signaalgever die het radiosignaal uitzendt dat door de jagers moet worden gezocht.
De zender wordt geactiveerd in een vast ritme van 20 seconden ON en 40 seconden OFF. Tijdens deze periode zendt het toestel het herkenbare geluid uit waarna het weer stil wordt. Dit helpt de jagers om hun richting te bepalen.
Meestal gaat het om een zelfbouw systeem dat op vaste intervallen een sireneachtig signaal genereert.
Meer informatie over de vos-signaalgever en hoe je een kan bestellen vind je op de website van Vossenpiep.nl
